內螺紋鍛鋼截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

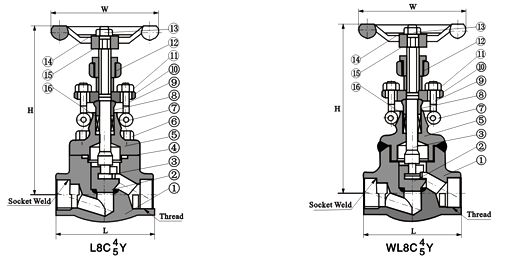

內螺紋鍛鋼截止閥標準材質細表
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
5 |
閥蓋 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
7 |
銷釘 |
A276420 |
A276 304 |
||
8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
10 |
填料壓板 |
A216WCB |
A351CF8 |
||
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
12 |
閥桿螺母 |
A276410 |
|||
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
14 |
銘牌 |
SS |
|||
15 |
手輪 |
A197 |
|||
16 |
填料 |
柔性石墨 |
PTFE |
||
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm）和重量（kg）
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
H(開) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
鍛鋼截止閥900Lb~1500Lb
標準材質細表
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
5 |
閥蓋 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
7 |
銷釘 |
A276420 |
A276 304 |
||
8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
10 |
填料壓板 |
A216WCB |
A351CF8 |
||
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
12 |
閥桿螺母 |
A276420 |
|||
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
14 |
銘牌 |
SS |
|||
15 |
手輪 |
A197 |
|||
16 |
填料 |
柔性石墨 |
PTFE |
||
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
|
H(開) |
171 |
207 |
207 |
240 |
258 |
330 |
355 |
370 |
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
重量 |
螺栓式 |
2.2 |
3.7 |
3.6 |
6.8 |
7.6 |
11.6 |
15.0 |
21.9 |
焊接式 |
2.0 |
3.4 |
3.3 |
6.0 |
5.6 |
10.3 |
14.2 |
18.0 |
|
